蔡司三坐标测量机:解决反射表面带来的3D测量挑战

分类:新闻中心 发布时间:2021-05-14 11501次浏览

随着多传感器机器的普及,它们的灵活性和可选传感器的种类也在增加。选择的最新解决方...

随着多传感器机器的普及,它们的灵活性和可选传感器的种类也在增加。选择的最新解决方案之一是用于非接触式测量的共焦白光传感器。


共焦白光传感器,也称为色散焦点传感器,即CFS,是工业计量领域中一种最新的具有嗡嗡声的技术,首先作为CMM的附加选件而出现。今年,蔡司将其新的CFS DotScan添加到其多传感器视觉机器的O-Inspect系列中。蔡司光学三坐标测量机和SFG产品经理Jay Elepano解释说:“实际上,这是与其他Zeiss三坐标测量机使用的传感器完全相同的传感器。” “因此,您可以将其从CMM上拧下,然后将其拧紧到O-Inspect上,反之亦然。很棒的是,我们正在涉足这些3D技术,并且正在以前所未有的速度将它们带入视觉平台。”


O-Inspect是一种光学和三坐标测量机的混合机器,用途广泛,Elepano会毫不犹豫地将其定义局限于传统视觉或三坐标测量机类别。得益于校准创新,该机器既可以用作2D视觉机器,也可以用作CMM。简而言之,O-Inspect是一种像CMM一样经过校准的视觉机器,而不是像碰巧具有测头的视觉机器。


现在,除了摄像头和触觉探头外,客户还可以选择Zeiss DotScan作为第三个可选传感器,而不是激光。


蔡司光学三坐标测量机和SFG产品经理Jay Elepano解释说:“之所以可以将Zeiss DotScan放在我的“视觉机器”的末端,是因为我像三坐标测量机一样对其进行校准。“现在,您通常只能在CMM上执行此操作,因此我可以执行各种很酷的事情。我可以将空气箔刮刀放在旋转台上,并用白光传感器对其进行扫描,然后从字面上旋转刮刀并对其进行测量。您以前不得不去CMM进行这种类型的测量。


“有趣的是,我在一台机器上可以使用所有三个传感器。相机是一体的,因此,如果我要测量一百万个孔,那么相机就是更好的选择。因此,我将其与相机配合使用,这很好。但是,如果同一部分也具有我想与扫描探针一起使用的一些棱柱形特征,那就太好了。如果同一部分有一些自由曲面的光泽表面,我将切换到Zeiss DotScan,并在一台程序,一台机器上全部完成。”


中心

蔡司DotScan的工作原理是将白光从工件反射回传感器。Elepano解释说,该传感器具有一系列将白光分成代表颜色和波长的透镜。机器根据这些波长询问传感器与零件之间的距离。


对于易被三坐标测量机触摸而变形的易碎零件,激光一直是传统的选择工具。但是,当零件既细腻又有光泽时,如何解决?众所周知,有光泽的零件很难被激光测量,因为光线会发生折射。但是由于Zeiss DotScan只是在测量颜色,而不是在测量光强度,因此它可以处理那些反射表面。除其他优点外,它还提供了更好的景深。他说:“这是一个宽容得多的平台。” “我们可以看到有光泽的部分,我们可以看到半透明的部分。我们可以测量玻璃的厚度,因为我们没有使用激光。”


一种常见的应用是测量高度抛光的机翼叶片。“由于它们具有复杂的几何形状,因此蔡司DotScan是完美的选择。”

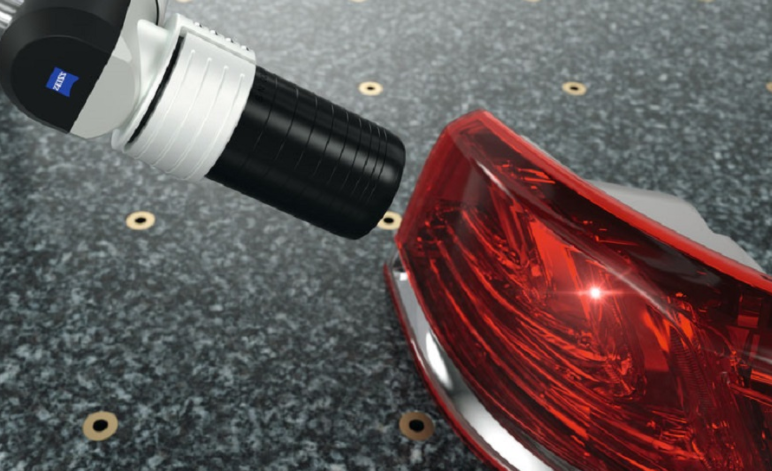

另一个Zeiss DotScan用例是尾灯的测量。“您可以测量尾灯外部的曲线,” Elepano解释说。“然后您可以测量透明塑料底部的厚度,并测量其下方的曲线。您可以从字面上获得该尾灯的厚度读数。所有这些都是非接触式的,都是在使用传感器的机器上进行的,这完全是闻所未闻的。”


蔡司DotScan还可以方便地触碰到无法触及的小而难以触及的斑点。总而言之,将白光照射到已经配备了摄像头和测头的机器上,进一步节省了占地面积,并提高了现代多传感器解决方案可以提供的效率和灵活性。


本文由Zeiss CMM的编辑Nicole编写。有关蔡司三坐标测量机的更多查询,请登录到官方网站http://www.gyct1.com/并直接与Zeiss工程师联系。
