蔡司电子显微镜的全焦成像

分类:新闻中心 发布时间:2021-08-06 11838次浏览

传统检测系统使用浅景深,这意味着样品的某些部分可能无法对焦,这可能会导致功能丧失...

传统检测系统使用浅景深,这意味着样品的某些部分可能无法对焦,这可能会导致功能丧失、用户疲劳和检测不完整。

蔡司电子显微镜给光学检测和数据记录领域带来了巨大的变化。在独特的微镜阵列透镜系统(MALS)技术的驱动下,实现实时全焦成像功能,同时保证您未来的每一次使用。

实时景深扩展 (EDoF)

EDoF 是将通过焦平面的多幅图像合成为聚焦图像的过程。

使用传统的显微镜系统既费时又复杂。蔡司电子显微镜让用户可以完整地实时查看聚焦样品,而无需对一系列图像进行 Z-stacking 和后处理。

独特的微镜阵列透镜系统(MALSTM)技术可实现实时景深扩展(EDoF)。

重塑光学规则

微镜阵列透镜系统 (MALSTI) 技术

MALST”可以对高度差不超过69mm*的样品进行光学检测,无需Z轴堆叠或重新聚焦。

微镜阵列透镜系统 (MALS"") 的使用使我们能够改变曲率并生成不同的“虚拟”透镜以形成不同的焦平面。这可以通过以协调的方式改变每个单独微透镜的方向和位置来实现。

快速重塑“虚拟”镜头的曲率,可实现超快速对焦和实时全焦成像和数据记录。

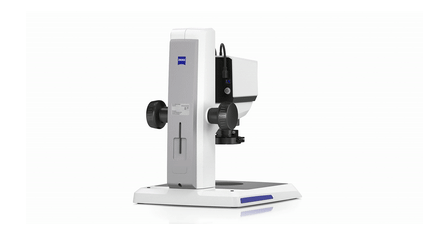

采用 MALSTM 技术的蔡司 Visioner 1

√将可用景深扩展到100倍

√ 允许高度差不超过69mm*

√(可变)平面曲率反射微镜阵列

√每个微透镜的尺寸仅为100x100 um

√每个微透镜均可旋转平移,形成曲率可变的光学面

√ 无需Z轴叠加或重新对焦

快速3D可视化成像,输出数据记录

蔡司电子显微镜简化了成像和数据记录,实时景深扩展成像使您能够更快地检查组件,从而提高效率。


感官的延伸

符合人体工程学的操作

双手执行检查任务,无需反复调整显微镜,不再因使用目镜而感到疲劳,从而提高工作效率。

由于所有内容实时、全焦点可视化显示在单个屏幕上,因此检测任务感觉非常自然,就像感官的延伸。

适用范围

比较:传统显微镜检测(左)蔡司电子显微镜检测(右)

比较传统检测方法和蔡司 Visioner 1 方法下的引脚、电路板和电阻器的图像。得益于全新的MALSM”技术,人们可以在全焦距可视化的情况下对零件进行检测,未来使用起来也非常方便。

我公司是德国蔡司三坐标制造商的授权代理商。我们的产品包括蔡司三坐标测量机销售、设备维修、蔡司手写笔等产品。如果您有这方面的采购需求,可以到我们的官网了解。
